熱線:
021-59168372

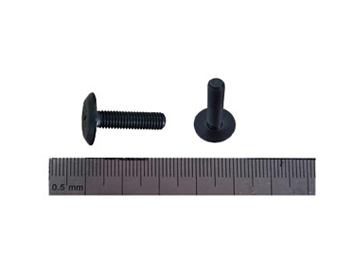

二硫化鉬自潤滑涂料130航空緊固件涂層耐低溫-40°C ，耐高溫130°C。自潤滑涂料含超細(xì)二硫化鉬（MoS2) ,灰黑色,雙組份，加熱固化型。 減磨、耐極壓、自潤滑。干膜潤滑，防塵及防污染。
涂層/料參數(shù):
| 1、表3.1 涂層工藝參數(shù)(供參考，以滿足表3.3的涂層性能參數(shù)為準(zhǔn)) | |||
|
序號 |
項(xiàng)目 |
工藝參數(shù) |
|
|
1 |
組分比例 |
A組分 ：B組分=8:2 重量比 |
|
|
2 |
預(yù)熱及固化時間和溫度 |
常溫噴涂;加熱固化 130°C 30min |
|
| 2、表3.2 涂料基本屬性及測試方法 | |||
|
序號 |
項(xiàng)目 |
基本屬性 |
測試方法 |
|
1 |
密度 |
1.18±0.1g/cm 3 |
GB/T 15223-94 20 oc |
|
2 |
固含量 |
28 ±2% |
GB/T 1725-2007，稱樣量(1±0.1)g, (200±2)oc,30min |
|
3 |
粘度 |
16-28s |
GB/T 1723-1993 25 oc |
|
4 |
摩擦系數(shù) |
0.1-0.15 |
ASTM D2714, 環(huán)-塊試驗(yàn)機(jī),壓強(qiáng)10MPA或 SH/T0190-92 |
|
5 |
主要成分 |
溶劑: 3io-混合溶劑43~45%； |
此主要成分僅作參考 |
| 3、表3.3 涂層基本性能參數(shù)要求及測試方法 | |||
|
序號 |
項(xiàng)目 |
性能要求 |
測試方法 |
|
1 |
附著力 |
1級 |
GB/T 9286-1998 |
|
2 |
硬度 |
3H |
GB/T 6739-2006 |
|
3 |
干膜厚度 |
25-30 μm |
磁性厚度測試儀測盤片本體涂層厚,參考GB/T 13452.2-1992 |
|
4 |
粗糙度 |
Ra 0.8μm |
粗糙度儀測刀頭部位涂層，取樣長度0.8mm，評定長度：2I 段。 |
|
5 |
耐磨性 |
0.05±0.003g |
GB/T 1768-2006,砂輪型號:CS-10; (1000g/1000r) |
|
6 |
耐溶劑性 |
不露底材 |
GB/T 23989-2009，采用酒精溶劑擦試 |
|
7 |
5%鹽水測試 |
24小時不生銹 |
According to 2608678761 |
|
8 |
顏色標(biāo)準(zhǔn) |
滿足PANTONE 425C 或 RAL 7021標(biāo)準(zhǔn) |
目視符合上下線樣板 XXX_1&XXX_2,參考PANTONE 425C或RAL7021 |
|
9 |
外觀 |
均勻灰黑色，無雜質(zhì)，無明顯顆粒 |
目測符合圖片XXX要求 |
